WK-BPS三相变频稳频稳压电源
适用范围：
此系列产品可广泛应用于家电、电机、电子制造业，IT产业、实验室、医疗器械、造船、港口、航空电子和军工制造等需要变频稳频稳压的行业。
产品简介：
稳科WK- BPD系列三相相变频稳频稳压电源是本公司引进德国EPCOS公司最先进技术,以微处理器为核心控制，以SPWM方式设计开发的新一代变频稳频稳压产品，利用IGBT主动元件模块设计。
 |
产品概述：
稳科WK- BPD系列三相相变频稳频稳压电源是本公司引进德国EPCOS公司最先进技术,以微处理器为核心控制，以SPWM方式设计开发的新一代变频稳频稳压产品，利用IGBT主动元件模块设计,采用了数字分频、D/A转换、瞬时值反馈、高密度数位波形合成、正弦脉宽调制等技术，单相容量可达100KVA，以隔离变压器输出来增加整机稳定性，具有负载适应性强、输出波形好、操作简便等特点，设有短路、过压、过载、过热等保护功能以保证电源可靠运行。

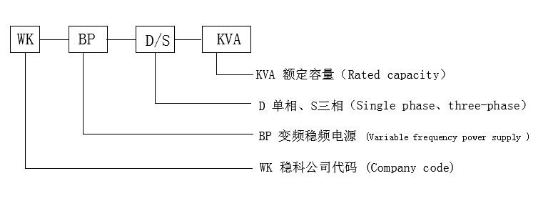

型号说明：

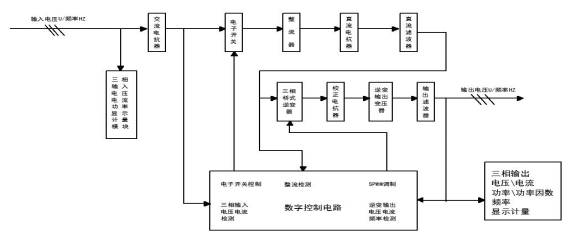

工作原理：
WK-BPS系列三相电源采用AC-DC-AC的工作原理设计，输入AC-DC采用三相全桥整流，把输入的交流电压转换为直流电压；输出DC-AC采用大功率绝缘栅双极性晶体管（IGBT）作为其逆变元件，控制上采用了先进的空间矢量脉宽调制（SVPWM）技术，把直流母线电压逆变回交流电压，并且频率和电压可以任意调节。可选的输入APF功率因数校政功能，采用12脉波或18脉波整流以及特设的滤波器能够提高功率因数，降低输入的谐波电流。

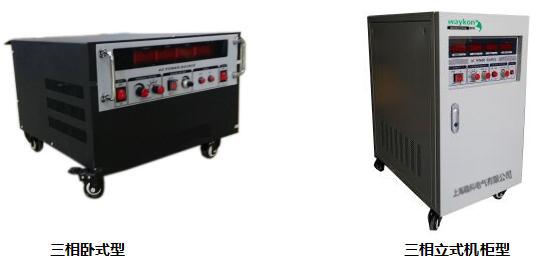

产品外形展示：
主要技术指标：
|
型 号
|
WK-BPS系列三相 |
|
容 量 |
3KVA～1000KVA |
|
电路制式 |
IGBT/SPWM脉波宽度调制方式 |
|
输 入 |
电 压 |
三相常规220VAC±20%（特殊需定制） |
|
频 率 |
50HZ/60HZ±3HZ |
|
输 出 |
电 压 |
低档：5V～150V（相电压5V～260V） 高档：10V～300V（线电压10V～520V） |
|
频 率 |
50HZ、60HZ固定 40HZ～70HZ连续可调（100、120、200、240、400HZ可选） |
|
稳压精度 |
≤±0.5%（纯电阻性负载） |
|
稳频精度 |
≤±0.01% |
|
输出波形 |
纯净正弦波 |
|
波峰因数值 |
3：1 |
|
失真率 |
THD≤±2%（纯电阻性负载） |
|
效 率 |
≥92% |
|
响应时间 |
＜2ms |
|
显 示 |
电 压 |
4.5位数字显示，解析度0.1V |
|
电 流 |
4.5位数字显示，解析度0.1A |
|
频 率 |
4.5位数字显示，解析度0.1HZ |
|
功率/功率因数 |
4.5位数字显示，解析度1W |
|
保护功能 |
过流、短路、过压、过温保护、自诊断保护及报警装置 |
|
控制功能（可选） |
RS-485/232/GPIB接口及控制软件 |
|
绝缘阻抗 |
≥500VDC/200MΩ |
|
耐压绝缘 |
2500VAC/5mA/60s无飞弧击穿 |
|
冷却方式 |
强迫风扇冷却 |
|
噪 音 |
＜60dB |
|
环境温度 |
-10℃～+45℃，最高月平均气温不超过35℃ |
|
安装海拔高度 |
＜1500m，每超过100米降容1%使用 |
规格型号：
|
规格型号
|
容量
KVA
|
输出电流
|
外形尺寸
宽X深X高MM
|
备 注
|
|
高档A
|
低档A
|
|
WK-BPS-3KVA |
3 |
4.2 |
8.4 |
350X650X670 |
1、90kVA及以下具备高低压切换开关，90kVA以上订货时需说明配置高压档或低压档功；
、此参数表中的电流是在电压380V时的计算值。 |
|
WK-BPS-6KVA |
6 |
8.4 |
16.8 |
|
WK-BPS-10KVA |
10 |
15 |
30 |
|
WK-BPS-15KVA |
15 |
23 |
46 |
460X700X1170 |
|
WK-BPS-20KVA |
20 |
30 |
60 |
|
WK-BPS-30KVA |
30 |
45 |
90 |
|
WK-BPS-45KVA |
45 |
68 |
136 |
780X650X1450 |
|
WK-BPS-60KVA |
60 |
91 |
182 |
|
WK-BPS-75KVA |
75 |
114 |
228 |
950X700X1600 |
|
WK-BPS-90KVA |
90 |
137 |
274 |
|
WK-BPS-120KVA |
120 |
183 |
366 |
|
WK-BPS-150KVA |
150 |
228 |
456 |
1200X750X1800 |
|
WK-BPS-200KVA |
200 |
304 |
608 |
|
WK-BPS-250KVA |
250 |
380 |
760 |
1400X800X2000 |
|
WK-BPS-300KVA |
300 |
456 |
912 |
|
WK-BPS-350KVA |
350 |
532 |
1064 |
1500X1050X2000 |
|
WK-BPS-400KVA |
400 |
608 |
1216 |
|
WK-BPS-500KVA |
500 |
760 |
1520 |
1500X1050X2000
双 柜 |
|
WK-BPS-600KVA |
600 |
912 |
1824 |
|
WK-BPS-800KVA |
800 |
1216 |
2432 |
|
WK-BPS-1000KVA |
1000 |
1520 |
3040 |
1500X1050X2000
三 柜 |
|
WK-BPS-1200KVA |
1200 |
1823 |
3646 |
产品特点：
1、采用最先进IGBT/SPWM技术，能输出完美正弦波交流电，能模拟各国电网状况，稳频/稳压精度高；
2、微处理器控制，输出电压、频率在线可调；
3、采用数字分频、锁相、波形瞬时反馈技术，输出稳定准确；
4、采用高密度数位波形合成，失真率极低，波形纯正；
5、暂态响应快，突加突卸100%负载，输出电压波形可在一个周期内恢复；
6、输出频率具有40～1000HZ连续可调、50、60、100、120、200、240、400HZ可供选择；
7、输入/输出完全隔离，安全可靠，可忍受负载端反电动势；
8、具有短路、过载，过温自诊断及保护；
9、失真率低，无谐波，辐射干扰，可适用于任意非线性负载。
适用范围：
此系列产品可广泛应用于家电、电机、电子制造业，IT产业、实验室、医疗器械、造船、港口、航空电子和军工制造等需要变频稳频稳压的行业。
